OP-U31TC147404WIP OPOYO歐友電子工業焊線式防水TYPEC使用簡介

OP-U31TC147404WIP焊線式防水TYPEC使用簡介

1  產品介紹

OP-U31TC147404WIP是一款充電專用防水TYPEC，防水等級可達到IPX8。產品內部為四個接觸PIN（A4/ B4為正級  A12/B12為負級）。設計上兩個正級連接，兩個負級連接，引線出一正一負兩個通道，（如圖一）。使用時無需PCB板，只要焊接兩根電子線，就可實現對產品充電功能。

圖一

2  使用介紹

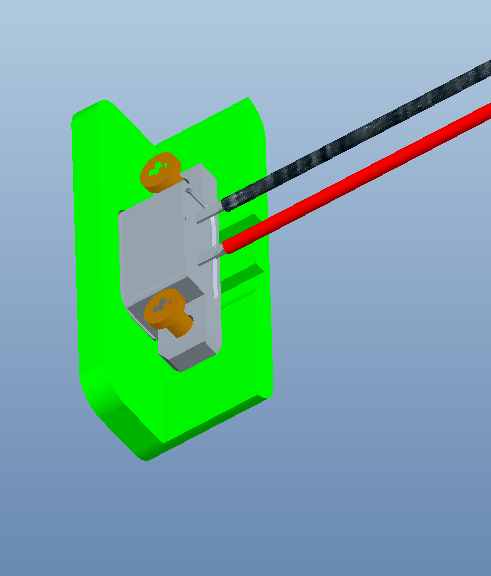

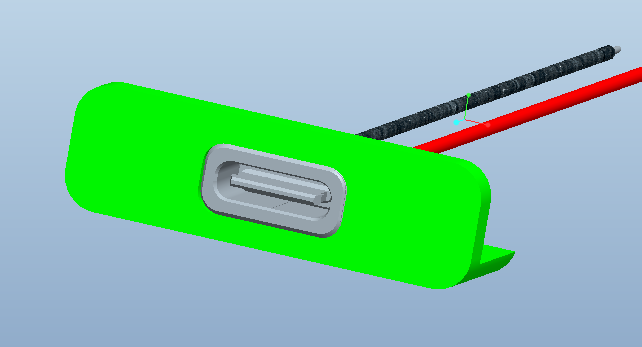

該款產品是預裝防水圈規格，防水原理為：外殼與密封圈由外往內，周邊壓縮密封圈達到防水效果。（如圖二），外殼開孔尺寸建議說見規格書。將座子組裝外殼到位後，使用風批將螺絲穿過座子上耳朵2個通孔，鎖在外殼上，達到座子固定即可。如圖三。

                                                           圖二

                                                             圖三
